Універсальна багатофункціональна
зерноочисна машина
ОВС-355
ОВС-355 є найбільш багатофункціональною
зерноочисною машиною
з барабанним сепаратором в світі.

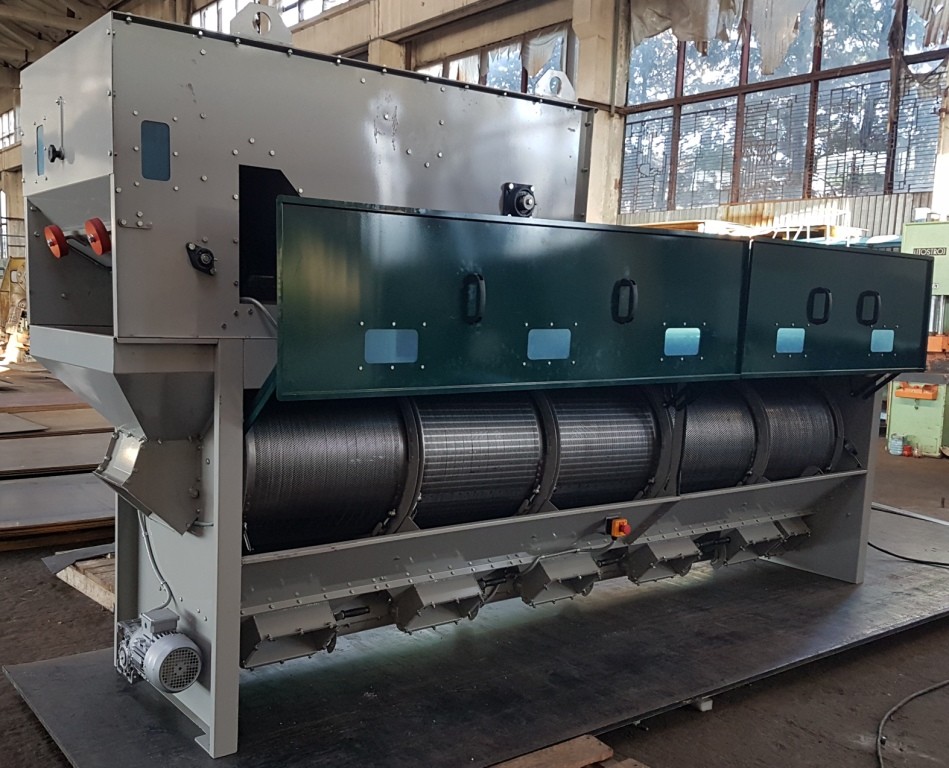

Універсальний зерноочисний сепаратор ОВС-355 є найбільш багатофункціональною машиною барабанного типу для очищення зерна в світі. Кількість варіантів роботи зерноочисного сепаратора ОВС-355 перевищує 50.
Багатофункціональність барабанного очищувача ОВС-355 дозволяє використовувати його для відділення тваринницьких ферм широкого спектру продукції (наприклад: суміш будь-якого зерна, зерно з дуже великою засміченістю, зерна кукурудзи з дуже високою вологістю, волокна і насіння бавовни, скляні кульки і т. п.). Одна і та ж зерноочисна машина ОВС-355 може використовуватися як для високоякісного калібрування, так і для попереднього очищення з великими обсягами переробки.
Багатофункціональність досягається за рахунок інноваційної конструкції ОВС-355, що складається з великої кількості перекидних клапанів, шнеків і 2 основних частин:
- аспіраційного блоку, що видаляє легкі забруднення в залежності від потоку повітря, контрольованого регулюванням аспірації;
- очисно-калібрувального блоку з обертовим барабаном, що видаляє дрібні і великі домішки і розділяє зерно в залежності від встановлених решіт.
Аспіраційний і очисно-калібрувальний блоки ОВС-355 можуть використовуватися окремо або разом в залежності від необхідності.
Зерно з домішками надходить в ОВС-355 через приймальний патрубок аспіраційного блоку і продувається зустрічним потоком повітря, при цьому відбувається відділення легких домішок. Після цього зерно потрапляє в барабан з решетами, де відбувається його очищення від домішок, що відрізняються за розмірами. Очищення решіт проводиться блоками рухливих катків.
Отримані фракції очищеного зерна і домішок окремо виводяться з машини через випускні патрубки і шнек (дивіться схему роботи). Кількість варіантів очищення і виведення зерна і відходів перевищує 50.
Зерноочисна машина ОВС-355 виконує наступні операції:
- аспірація, коли видаляються тільки легкі домішки за допомогою системи вентилювання, а барабан і решета не використовуються;
- попереднє очищення зерна без використання аспірації - використовуються тільки барабан з решетами для видалення дрібних і великих домішок;
- попереднє очищення зерна - використовуються система аспірації для видалення легких домішок і решета - для грубих;
- первинна очистка зерна або сепарація - використовуються система аспірації для видалення легких домішок і барабан з решетами для дрібних і великих домішок;
- вторинна очистка зерна - використовуються система аспірації і барабан з решетами для видалення будь-яких домішок і пошкодженого зерна;
- сортування зерна - після очищення системою аспірації від легких домішок використовуються барабан з решетами для поділу зерна за сортами і видалення дрібних і великих домішок;
- калібрування зерна - після очищення системою аспірації від легких домішок використовуються решета для точного поділу зерна за розміром;
- поділ і очищення суміші зерна різних рослин (максимум трьох), що надзвичайно важливо при органічному землеробстві - відбувається з використанням системи аспірації і барабана з решетами.
Зерноочисна машина ОВС-355 має багато переваг, головними з яких є багатофункціональність і універсальність, висока ефективність очищення, дбайливе поводження з зерном, відсутність вібрацій, швидка заміна решіт, швидке регулювання продуктивності і напрямки виведення зерна, можливість застосування для продуктів які важко піддаються сортування, наприклад, одночасне очищення і розділення суміші відразу трьох видів зерна (докладніше дивіться в розділі переваги).
| Продуктивність, тон на годину | до 50 |
| Встановлена потужність, кВт | 4,4 |
| Кількість встановлених решет в машину, штук | 5 |
| Маса, кг | 1100 |
| Довжина, м | 4,63 |
| Ширина, м | 1,19 |
| Висота, м | 2,31 |

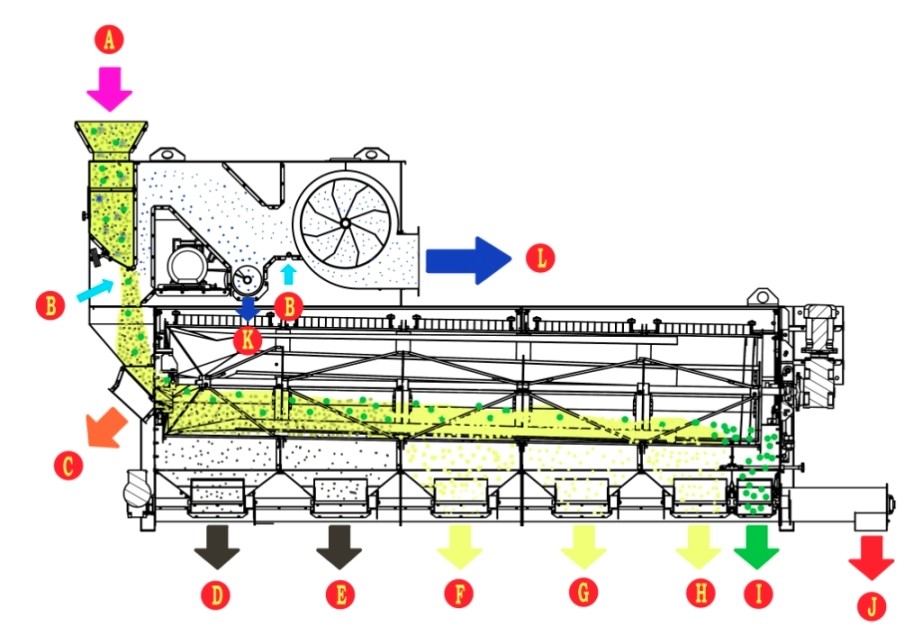

Схема роботи багатофункціональної зерноочисної машини ОВС-355 в режимі очищення і поділу між собою зерна ріпаку, пшениці та гороху.
Всього існує більше 50 схем роботи
A – завантаження неочищеного вороха
B – потік зовнішнього повітря
C – вивантаження зерна без очищення сепаратором (очищення від легких домішок)
D – вивантаження дрібних важких домішок
E – вивантаження дрібної фракції продукту (наприклад, рапс, просо)
F – вивантаження битого зерна, половинок
G – вивантаження середньої фракції продукту (наприклад пшениця, ячмінь)
H – вивантаження великої фракції продукту (наприклад горох, соя)
I – вивантаження великих відходів
J – вивантаження через шнек
K – вивантаження шнека легких відходів
L – засмічене повітря з вентилятора (на циклон)
Багатофункціональність і універсальність
Одна зерноочисна машина ОВС-355 може використовуватися як для високоякісного калібрування, так і для попереднього очищення з великими обсягами переробки або поділу та одночасного очищення зерна відразу трьох рослин. Існує більше 50 варіантів роботи сепаратора ОВС-355.
Ефективність очищення
При сортуванні та калібруванні насіння ефективність решіт, що видаляють дрібне сміття і роздроблені зерна через невеликі перфоровані отвори, має дуже важливе значення. Від цього значною мірою залежить продуктивність очисника. В очиснику з плоскими решетами під час роботи маса шару зерна, що лежить на нижньому решеті, заважає його ефективному очищенню, незалежно від того чи застосовується система щіток, кульок або інша система. На барабані очищення решіт здійснюється у верхній частині циліндра, де немає зерна. В результаті зерно легше і швидше проходить в отвори на решетах.
Зменшення вібрацій
Відсутність вібрацій зменшує динамічні зусилля, що дозволяє встановлювати ОВС-355 на будь-якому існуючому фундаменті.
Точність калібрування
Завдяки безперервному руху і відсутності вібрацій кожне зерно або частка легше входять в перфоровані отвори. Саме тому для точного калібрування частіше використовують барабанні очисники. У сепараторі ОВС-355 встановлено відразу 5 решіт, що дозволяє дуже точно розділяти будь-яке зерно або суміш різного зерна.
Гнучкість експлуатації
У зерноочиснику з плоскими решетами верхня решітка може видаляти тільки великі частки, а нижня - роздроблені і дрібні зерна. На барабанному очиснику ОВС-355 кожна секція може використовуватися або для видалення великих частинок, або дрібних. Залежно від потреб порядок роботи очищувача легко змінюється. При калібруванні кількість решіт визначає максимальну кількість фракцій поділу. У сепараторі ОВС-355 встановлено відразу 5 решіт. Це дає можливість розділяти і очищати суміш зерна відразу трьох різних рослин, що надзвичайно важливо при органічному землеробстві.
Змінні нахил і швидкість
В очиснику зерна з плоскими решетами збільшення швидкості і нахилу призводить до відскакування зерен і зниження точності калібрування. В барабанному зерноочиснику ОВС-355 зміна швидкості і нахилу підвищує плинність продукту, покращує точність калібрування, підвищує продуктивність, надаючи більше можливостей для управління процесом.
Дбайливе поводження з зерном
В ОВС-355 зерно в процесі очищення і поділу весь час пересувається самопливом, що виключає травмування зерна.
Застосування для продуктів, які важко піддаються сортуванню
Багатофункціональність барабанного очисника дозволяє використовувати його для відділення тваринницьких ферм широкого спектру продуктів (наприклад: волокна і насіння бавовни, зерна кукурудзи з дуже високою вологістю, скляні кульки і т. п.). Одна і та ж установка часто може використовуватися як для високоякісного калібрування, так і для попереднього очищення з великими обсягами переробки.
Швидка заміна решіт
Швидка заміна решіт дуже важлива в разі підбору решіт для очищення дуже засміченого зерна або розділення і очищення зернової суміші різних культур. Завдяки спеціальним кріпленням процес заміни 1 решета на ОВС-355 займає близько 1 хвилини. Це дозволяє економити час і прискорює процес очищення зерна.
