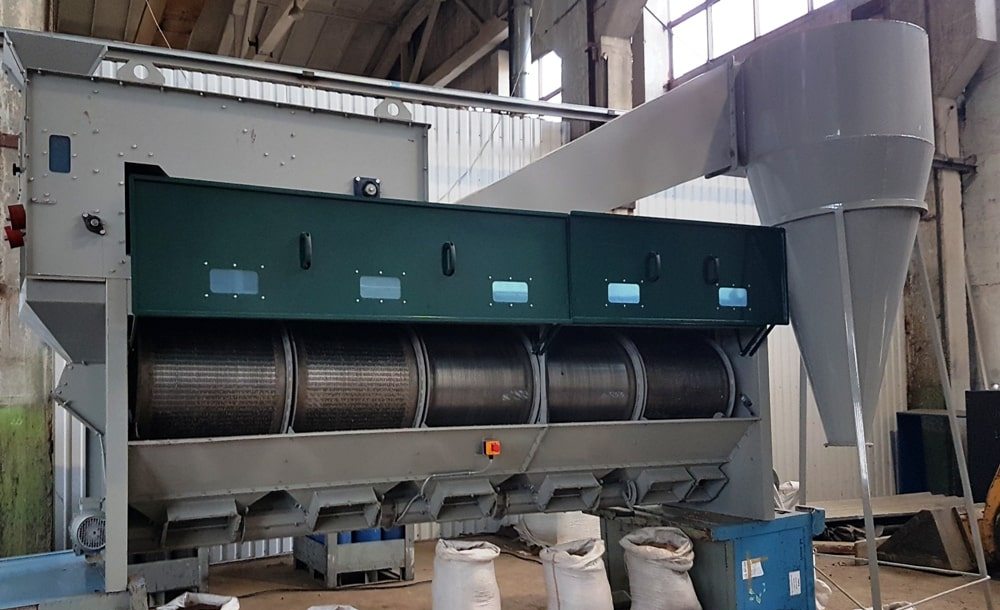

Многофункциональный  зерноочистительный сепаратор ОВС-355, фото

Универсальная многофункциональная
зерноочистительная машина
ОВС-355

ОВС-355 является наиболее многофункциональной
зерноочистительной машиной
с барабанным сепаратором в мире.

Универсальный  зерноочистительный сепаратор ОВС-355 является наиболее многофункциональной машиной барабанного типа для очистки зерна в мире. Количество вариантов работы  зерноочистительного сепаратора ОВС-355 превышает 50.

Многофункциональность барабанного очистителя ОВС-355 позволяет использовать его для отделения и калибровки широкого спектра продукции (например: смесь любого зерна, зерно с очень большой засоренностью, зерна кукурузы с очень   высокой влажностью, волокна и семена хлопка, стеклянные шарики и т. п.). Одна и та же зерноочистительная машина ОВС-355 может использоваться   как для высококачественной калибровки, так и для предварительной очистки с большими объемами  переработки.

Многофункциональность  достигается за счет инновационной конструкции  ОВС-355, состоящей из большого количества перекидных клапанов, шнеков и 2 основных частей:

  • аспирационного блока, удаляющего легкие загрязнения в зависимости от потока воздуха, контролируемого регулировкой аспирации;
  •  очистительно-калибровочного блока с  вращающимся барабаном, удаляющим мелкие и крупные примеси  и разделяющем зерно в зависимости от установленных решет.

Аспирационный и очистительно-калибровочный блоки  ОВС-355 могут использоваться отдельно или вместе в зависимости от необходимости.

Зерно с примесями поступает в ОВС-355 через приемный патрубок аспирационного блока  и продувается встречным потоком воздуха, при этом происходит отделение легких примесей. После этого зерно попадает в барабан с решетами, где происходит его очистка от примесей, отличающихся по размерам. Очистка решет производится блоками подвижных катков.

Полученные фракции очищенного зерна и примесей раздельно выводятся из машины через выпускные патрубки и шнек (смотрите схему работы) . Количество вариантов очистки и вывода зерна и отходов превышает 50.

Зерноочистительная машина ОВС-355 выполняет следующие операции:

  • аспирация, когда удаляются только легкие примеси с помощью системы вентилирования, а барабан и решета не используются;
  • предварительная очистка зерна без использования аспирации – используются только барабан с решетами для удаления мелких и крупных примесей;
  • предварительная очистка зерна  – используются система аспирации для удаления легких примесей и решета – для грубых;
  • первичная очистка зерна или сепарация - используются система аспирации для удаления легких примесей и барабан с решетами  для мелких и крупных примесей;
  • вторичная очистка зерна - используются система аспирации и барабан с решетами  для удаления любых примесей и поврежденного зерна;
  • сортировка зерна – после очистки системой аспирации от легких примесей используются барабан с решетами  для разделения зерна по сортам и удаления мелких и крупных примесей;
  • калибровка зерна  – после очистки системой аспирации от легких примесей используются решета для точного  разделения зерна по размеру;
  • разделение и очистка смеси зерна различных растений (максимум трех), что чрезвычайно важно при органическом земледелии – происходит с использованием системы аспирации и барабана с решетами.

Зерноочистительная машина ОВС-355 имеет много преимуществ, главными из  которых являются многофункциональность и универсальность, высокая эффективность очистки, бережное обращение с зерном, отсутствие вибраций,  быстрая замена решет, быстрая регулировка производительности и направления вывода зерна, возможность применения для продуктов которые трудно поддающихся сортировке, например, одновременная очистка и разделение смеси сразу трех видов зерна (подробнее смотрите в разделе преимущества).

Производительность, тон в час до 35
Потребляемая мощность, кВт 4,4
Количество установленных  решет в машине, штук 5
Вес, кг 1100
Длина, м 4,63
Ширина, м 1,19
Высота, м 2,31



Схема работы многофункциональной зерноочистительной машины ОВС-355 в  режиме очистки и разделения между собой зерна рапса, пшеницы и гороха.

Всего существует более 50 схем работы ОВС-355.

A – загрузка неочищенного вороха

B – поток внешнего воздуха

C – выгрузка зерна без очистки сепаратором (очистка от лёгких примесей)

D – выгрузка мелких тяжелых примесей

E – выгрузка мелкой фракции продукта (например, рапс, просо)

F – выгрузка битого зерна, половинок

G – выгрузка средней фракции продукта (например пшеница, ячмень)

H – выгрузка крупной фракции продукта (например горох, соя)

I – выгрузка крупных отходов

J – выгрузка через шнек

K – выгрузка шнека лёгких отходов

L – засорённый воздух с вентилятора (на циклон)









Многофункциональность и универсальность

Одна зерноочистительная машина ОВС-355 может использоваться   как для высококачественной калибровки, так и для предварительной очистки с большими объемами  переработки либо разделения и одновременной очистки зерна сразу трех  растений . Существует более 50 вариантов работы сепаратора ОВС-355.

Эффективность очистки

При сортировке и калибровке семян эффективность решет, удаляющих мелкий мусор и раздробленные   зерна через небольшие перфорированные отверстия, имеет очень важное значение. От этого в большой   степени зависит производительность очистителя. В очистителе с плоскими решетами во время работы масса слоя зерна, лежащая на нижнем   решете, мешает его эффективной очистке, независимо от того применяется ли система щеток, шариков или другая система. На барабане очистка  решет осуществляется в верхней части цилиндра, где нет зерна.  В результате зерно легче и быстрее проходит в отверстия на решетах .

Уменьшение вибраций
Отсутствие вибраций уменьшает динамические усилия, что позволяет устанавливать  ОВС-355 на любом существующем фундаменте.

Точность калибровки

Благодаря непрерывному движению и отсутствию вибраций каждое зерно или частица легче входят в   перфорированные отверстия. Именно поэтому для точной калибровки  чаще используют барабанные очистители.    В сепараторе ОВС-355 установлено сразу 5 решет, что позволяет очень точно разделять любое зерно или смесь различного зерна.

Гибкость эксплуатации

В зерноочистителе с плоскими решетами верхняя решетка может удалять только крупные частицы, а нижняя -  раздробленные и мелкие зерна. На барабанном очистителе ОВС-355  каждая секция может использоваться   либо для удаления крупных частиц, либо мелких. В зависимости от потребностей порядок работы  очистителя легко меняется. При калибровке количество решет определяет максимальное количество   фракций разделения. В сепараторе ОВС-355 установлено сразу 5 решет. Это дает возможность  разделять и очищать смесь зерна сразу трех различных растений, что чрезвычайно важно при органическом земледелии.

Изменяемые наклон и скорость

В очистителе зерна с плоскими решетами увеличение скорости и наклона приводит к отскакиванию зерен и снижению    точности калибровки. В барабанном  зерноочистителе ОВС-355  изменение скорости и наклона повышает текучесть продукта,    улучшает точность калибровки, повышает производительность, предоставляя больше возможностей для    управления процессом.


Бережное обращение с зерном

В ОВС-355 зерно  в процессе очистки и разделения все время передвигается самотеком, что исключает травмирование зерна.

Применение для продуктов, трудно поддающихся сортировке

Многофункциональность барабанного очистителя позволяет использовать его для отделения и   калибровки широкого спектра продуктов (например: волокна и семена хлопка, зерна кукурузы с очень    высокой влажностью, стеклянные шарики и т. п.). Одна и та же установка часто может использоваться   как для высококачественной калибровки, так и для предварительной очистки с большими объемами   переработки.

Быстрая замена решет

Быстрая замена решет очень важна в случае подбора решет для очистки очень засоренного зерна либо разделения и очистки зерновой смеси различных культур. Благодаря специальным креплениям процесс замены 1 решета на ОВС-355 занимает около 1 минуты. Это позволяет экономить время и ускоряет процесс очистки зерна.
