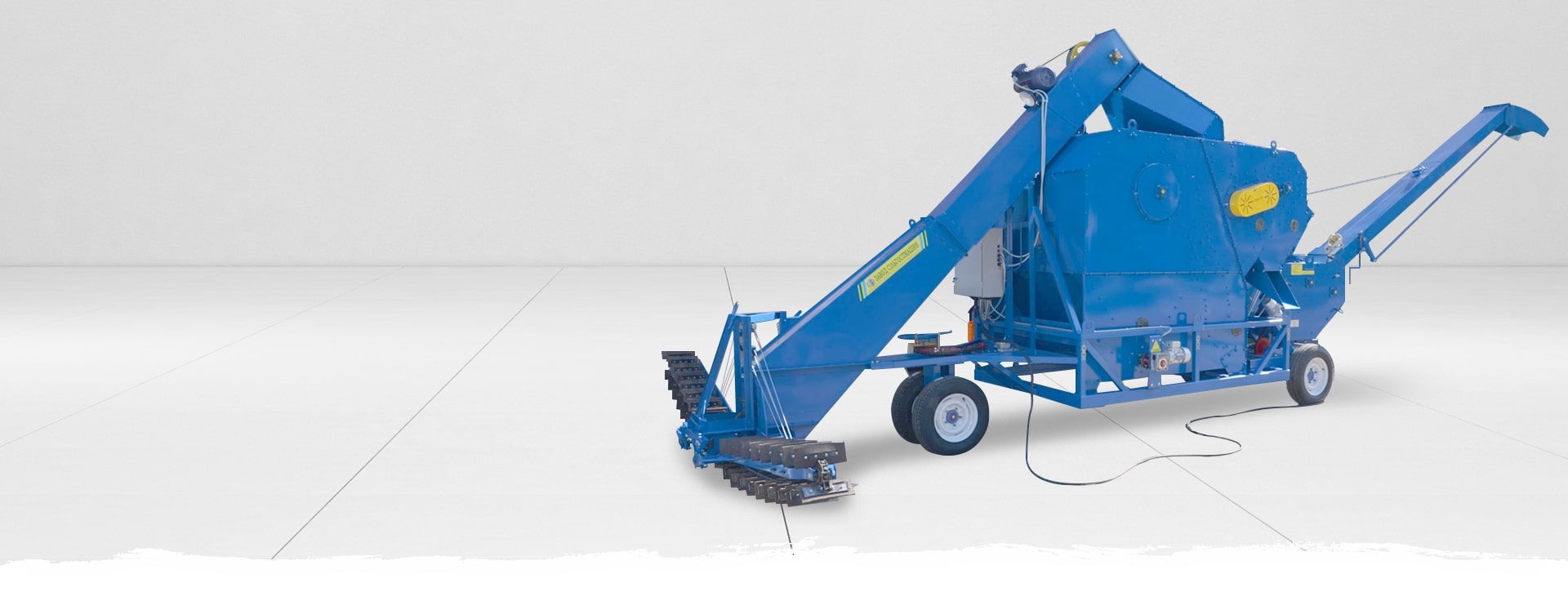

ОВС-70М3 самоходный очиститель вороха и зернометатель, картинка

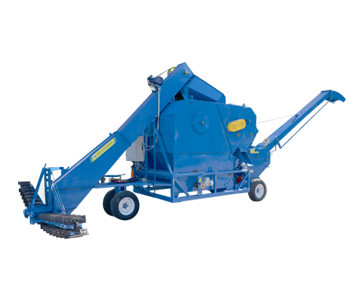

Очиститель вороха
самопередвижной-
зернометатель ОВС-70М3

Выполняет функции самопередвижной зерноочистительной
машины и зернометателя. Имеет дополнительную систему
очистки зерна на решетах, что позволяет добиться
очень высокого качества очистки.

ОВС-70М3 - универсальная самоходная машина для быстрой очистки, подсушки, загрузки либо перебуртовки зерна. От машин ОВС-70М и ОВС-70М2 модель ОВС-70М3 отличается наличием дополнительной системы очистки зерна на решетах,  что позволяет добиться  высокого качества очистки. В машинах типа  ОВС-70М и ОВС-70М2 производится очистка зернового вороха от крупных и легких примесей, а также пыли. Машина ОВС-70М3 за счет использования дополнительного блока решет с щеточной системой очистки позволяет дополнительно очищать зерно от мелких тяжелых примесей (например кукурузу от амброзии, мелких камней и тому подобнее).

Мы впервые соединили в одной самоходной машине мощную систему аспирации, качественный зерноочиститель, зернометатель и систему улавливания пыли и легких примесей. В результате мы полностью изменили технологию приемки, очистки, подсушки и отгрузки зерна для транспортировки или хранения, сделав ее проще и дешевле. Эти машины очень практичны и удобны в работе, безопасные и простые в управлении, имеют высочайшее качество и надежность.

Расход электроэнергии кВт/час на 1 тонну зерна 0,25
Количество операторов для управления работой 1
Тип машины самоходный
Производительность, тон в час до 70
Высота погрузки зерна, метров до 9
Ширина захвата бурта зерна, метров 5-6
Привод электрический
Потребляемая мощность, кВт 19,7
Дальность полета зерна, метров до 25 (регулируется)
Угол поворота трммера, градусов 257
Высота в рабочем положении, метров 3,6- 4,3
Вес, кг 2550
Освещение 4 фары

Рассмотрим более подробно как работает машина ОВС-70М3:

  1. Из бурта ворох зерна по загрузочному элеватору  поступает в приемную камеру , из которой равномерным слоем поступает на сетчатый транспортер .
  2. Зерновой ворох проходит сквозь сетчатый транспортер , отделяясь от крупных примесей. Размер ячейки транспортера - от 4 до 19 мм.
  3. Крупные примеси по транспортеру попадают в бункер, откуда выводятся из машины налево и направо по ходу движения ОВС-70М3.
  4. Зерновой материал, содержащий легкие примеси, после транспортера попадает на разделитель, который делит исходящий поток зерна с легкими примесями для улучшения очистки зернового материала в аспирационном канале. Поток воздуха, создаваемый вентилятором, проходит сквозь поток зерна, подхватывая легкие примеси. Мощность потока воздуха регулируется. Это наиболее эффективный способ удаления легких примесей.
  5. В осадочной камере легкие примеси отделяются от потока воздуха за счет центробежной силы. Чистый воздух поступает снова в вентилятор, а легкие примеси шнеком выводятся из машины направо по ходу движения ОВС-70М3 .
  6. После аспирационного канала очищенное зерно подается транспортером (нижняя часть которого выполнена из решет и имеет щеточный механизм очистки) в триммер. Во время движения зерна по транспортеру происходит его очистка от мелких примесей.
  7. Попавший на ленту триммера зерновой материал получает ускорение и по трубе триммера выгружается из машины.
  8. Оператор ОВС-70М3 может изменять направление полета зерна с помощью поворота триммера на угол до 257 градусов, т.е. складировать или загружать очищенное зерно в транспортные средства как сзади, так и сбоку и даже почти впереди ОВС-70М3. Очищенное зерно может складироваться или загружаться на высоту до 9 метров и дальностью до 25 метров.

Преимущество в сравнении с машинами ОВС-70М и ОВС-70М2 - у ОВС-70М3 имеется дополнительная система очистки  зерна на решетах, что позволяет добиться  высокого качества очистки.

Преимущества ОВС-70М3 в сравнении с другими машинами для очистки и погрузки зерна

  • Мы впервые соединили в одной самоходной машине мощную систему аспирации, зерноочиститель,  зернометатель и систему улавливания пыли и легких примесей. В результате мы создали высокопроизводительные самоходные машины с законченным технологическим циклом обработки зернового материала - приемкой, очисткой, подсушкой и отгрузкой зерна для транспортировки или хранения.
  • Наличие тройной системы очистки зерна - на сетчатом транспортере, системой аспирации и на решетах, что позволяет добиться высокого качества очистки зерна, в том числе от мелких тяжелых примесей типа амброзии, камней и т.д.
  • Технические особенности наших машин дают возможность снизить зависимость сохранности убранного зерна от погодных условий за счет быстрой очистки зернового вороха повышенной влажности с одновременной подсушкой, погрузкой в транспорт или формированием буртов для складского хранения.
  • Устранены выбросы пылевых и легких примесей в окружающее пространство, что положительно повлияло на экологию и здоровье работников. Пылевые и легкие примеси улавливаются и их можно использовать - на корм птице или животным, направлять на изготовление топливных пелет, удобрения и.т. п.
  • Исключен процесс перемещения зерна со склада на стационарный зерноочистительный комплекс и обратно, соответственно отсутствуют расходы на погрузку, перевозку, выгрузку, обратную загрузку, перевозку и выгрузку, а в случае отгрузки покупателю зерна прямо после обработки – еще и на погрузку зерна в зерновоз покупателя.
  • Упрощен весь процесс обработки урожая – не нужно проектировать и строить стационарные комплексы, делать к ним подъездные пути, содержать дополнительный транспорт, погрузочную технику и персонал.
  • Большая производительность и минимальный расход электроэнергии - 0,25 кВт-час на 1 тонну зерна.
  • Все вышеуказанное в сочетании с приемлимой ценой позволяет производить очистку, погрузку, подсушку, перебуртовку зерна на наших машинах максимально быстро с минимальными расходами.

Самоходные зерноочистительные комплексы ОВС-70М3 и их модификации ПРЕДНАЗНАЧЕНЫ ДЛЯ ВЫПОЛНЕНИЯ СЛЕДУЮЩИХ ТЕХНОЛОГИЧЕСКИХ ОПЕРАЦИЙ

Качественной очистки и подсушки зернового вороха с формированием буртов из куч зерна, выгружаемых на площадках или в складе во время транспортировки зерна от комбайна

Быстрой загрузки и выгрузки зерноскладов с одновременной очисткой и подсушкой зерна

Одновременной очистки, подсушки  и погрузки зерна в транспорт

Механического перелопачивания (перебуртовки) зерна на открытых площадках и в зерноскладах

Традиционная схема послеуборочной обработки и отгрузки зерна

Комбайн загружает
зерновоз

Зерновоз с неочищенным
зерном

Зернохранилище

Зернометатель (погрузчик)

Зерновоз с неочищенным
зерном

Стационарный
зерноочистительный
комплекс с приемным
бункером и норией

Зерновоз с очищенным
зерном

Зернохранилище

Зернометатель (погрузчик)

Зерновоз с очищенным
зерном

Новая схема послеуборочной обработки зерна с использованием мобильных комплексов ОВС-70М3

Комбайн загружает
зерновоз

Зерновоз с неочищенным
зерном

Зернохранилище

ОВС-70М3

Зерновоз с очищенным
зерном

ВЫГОДЫ ОТ ОВС-70МЗ
Сократите время
рабочего процесса
Не нужно тратить много времени на процесс
очистки и отгрузки зерна.
Инновационная техника Завода экономит 40%
затрат времени на обработку.
Быстрая окупаемость
Достигается за счет большой эффективности,
минимальной стоимости обработки
зерна, государственной компенсации расходов
на покупку и превосходного качества.
Нужна всего одна мобильная машина
для полного цикла обработки зерна
Одна инновационная мобильная
машина заменяет целый комплекс
машин по послеуборочной
обработке зерна.
Комплектации
ОВС-70М3П

Посмотрите видеообзор ОВС-70М3 на дне поля DLG

Посмотрите видео как работает ОВС-70М3
