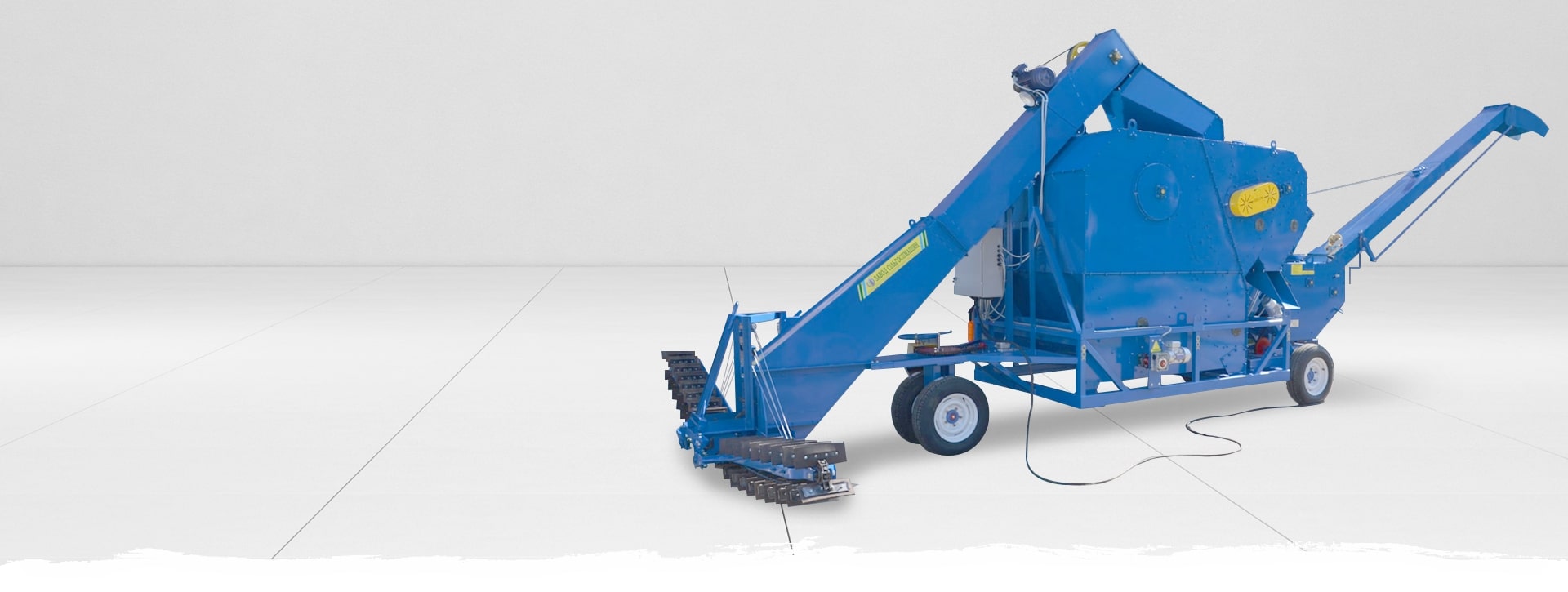

Atirador de grãos de limpeza

de pilha móvel ОВС-70М3

Realiza funções de limpeza automática de grãos
máquinas e atirador de grãos. Tem um sistema adicional
limpeza de grãos em peneiras, o que permite alcançar
limpeza de alta qualidade.

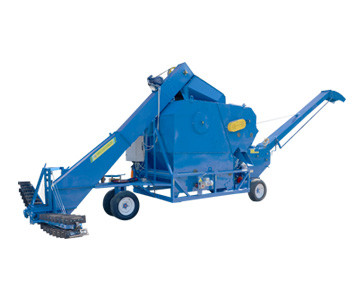

ОВС-70M3 é uma máquina automotriz universal para limpeza rápida, secagem, carregamento ou semeadura de grãos. Nas máquinas ОВС-70M e ОВС-70M2, o modelo ОВС-70M3 se destaca pela presença de um sistema adicional de limpeza de grãos nas peneiras, o que permite obter uma limpeza de alta qualidade. Em máquinas como ОВС-70M e ОВС-70M2, as pilhas de grãos são limpas de impurezas grandes e leves, além de poeira. A máquina ОВС-70M3, através do uso de um bloco adicional de peneiras com um sistema de limpeza com escova, permite limpar ainda mais os grãos de pequenas impurezas pesadas (por exemplo, milho de ambrósia, pedras pequenas e similares).

Pela primeira vez, combinamos em uma máquina de autopropulsão um poderoso sistema de sucção, um limpador de grãos de alta qualidade, um lançador de grãos e um sistema para coletar poeira e impurezas leves. Como resultado, alteramos completamente a tecnologia de recebimento, limpeza, secagem e envio de grãos para transporte ou armazenamento, tornando-o mais fácil e barato. Essas máquinas são muito práticas e fáceis de operar, seguras e fáceis de operar, possuem a mais alta qualidade e confiabilidade.

Consumo de energia elétrica kW / h por 1 tonelada de grão  0,25
O número de operadores para controlar o trabalho 1
Tipo de veículo autopropulsado autopropulsado
Produtividade, tom por hora até 70
Altura de carregamento de grãos, metros até 9
Largura de cobertura de uma pilha de grãos, metros 5-6
Acionamento elétrico
Consumo de energia, kW 19,7
Faixa de vôo de grãos, metros até 25 (ajustável)
Ângulo de rotação do aparador, graus 257
Altura na posição de trabalho, metros  3,6- 4,3
Peso, kg  2550
Iluminação 4 luzes

Vamos considerar com mais detalhes como a máquina ОВС-70M3 funciona:

  1. Da pilha, um monte de grãos através do elevador de carregamento entra na câmara receptora, a partir da qual entra no transportador de malha em uma camada uniforme.
  2. Uma pilha de grãos passa através de um transportador de malha, separando-se de grandes impurezas. O tamanho da célula transportadora é de 4 a 19 mm.
  3. Grandes impurezas são transportadas através do transportador para a tremonha, de onde são descarregadas da máquina para a esquerda e para a direita, na direção do ОВС-70M3.
  4. Material de grão contendo impurezas leves, depois que o transportador cai sobre o separador, que compartilha o fluxo de saída de grãos com impurezas leves para melhorar a limpeza do material de grãos no canal de sucção. O fluxo de ar criado pelo ventilador passa pelo fluxo de grãos, captando impurezas leves. A taxa de fluxo de ar é ajustável. Esta é a maneira mais eficaz de remover impurezas leves.
  5. Na câmara de sedimentação, as impurezas leves são separadas do fluxo de ar devido à força centrífuga. O ar limpo entra no ventilador novamente e as impurezas leves são removidas por um parafuso da máquina para a direita, na direção do movimento ОВС-70M3.
  6. Após o canal de sucção, o grão limpo é alimentado por um transportador (a parte inferior é feita de peneiras e possui um mecanismo de limpeza com escova) para o aparador. Durante o movimento do grão através do transportador, ele é limpo de pequenas impurezas.
  7. O material de grão que caiu na fita do aparador acelera e é descarregado da máquina através do tubo do aparador.
  8. O operador ОВС-70M3 pode mudar a direção do vôo de grãos girando o aparador em um ângulo de até 257 graus, ou seja, para armazenar ou carregar grãos refinados em veículos tanto de trás como de lado e até quase em frente ao ОВС-70M3. Os grãos refinados podem ser armazenados ou carregados a uma altura de 9 metros e um alcance de até 25 metros.

Uma vantagem em comparação com as máquinas ОВС-70M e ОВС-70M2 é que o ОВС-70M3 possui um sistema adicional para a limpeza de grãos nas peneiras, o que permite obter uma limpeza de alta qualidade.

Vantagens do ОВС-70M3 em comparação com outras máquinas para limpeza e carregamento de grãos

  • Pela primeira vez, combinamos em uma única máquina automotora um poderoso sistema de sucção, um limpador de grãos, um lançador de grãos e um sistema para coletar poeira e impurezas leves. Como resultado, criamos máquinas automotoras de alto desempenho com um ciclo tecnológico completo de processamento de material de grãos - aceitação, limpeza, secagem e envio de grãos para transporte ou armazenamento.
  • A presença de um sistema de limpeza triplo de grãos - no transportador de malha, sistema de aspiração e peneiras, que permite obter alta qualidade de limpeza de grãos, incluindo pequenas impurezas pesadas, como ambrósia, pedras, etc.
  • As características técnicas de nossas máquinas permitem reduzir a dependência da segurança do grão colhido às condições climáticas, devido à rápida limpeza do monte de alta umidade com secagem simultânea, carregamento em veículos ou formação de coleiras para armazenamento.
  • As emissões de poeira e impurezas leves para o meio ambiente foram eliminadas, o que afetou positivamente a ecologia e a saúde dos trabalhadores. A poeira e as impurezas leves são capturadas e podem ser usadas - para alimentar aves ou animais, enviados para a fabricação de pellets de combustível, fertilizantes, etc. n.
  • Exclui-se o processo de movimentação de grãos do armazém para o complexo de limpeza de grãos estacionários e vice-versa; portanto, não há despesas de carregamento, transporte, descarga, recarga, transporte e descarga e, no caso de remessa de grãos para o comprador logo após o processamento, também para carregamento de grãos no transportador de grãos do comprador.
  • Todo o processo de processamento da colheita foi simplificado - não há necessidade de projetar e construir complexos estacionários, fazer estradas de acesso a eles, conter transporte adicional, carregar equipamentos e pessoal.
  • Grande produtividade e consumo mínimo de energia - 0,25 kWh por 1 tonelada de grão.
  • Tudo isso, combinado com um preço aceitável, permite limpar, carregar, secar e semear novamente os grãos em nossas máquinas o mais rápido possível, com custos mínimos.​

Os complexos de limpeza de grãos autopropulsados ОВС-70M3 e suas modificações SÃO PREVISTOS PARA O SEGUIMENTO DAS SEGUINTES OPERAÇÕES TECNOLÓGICAS

Limpeza e secagem de alta qualidade de montões de grãos com a formação de coleiras a partir de montões de grãos, descarregados nos locais ou no armazém durante o transporte de grãos da colheitadeira

Carga e descarga rápidas de armazéns de grãos com limpeza e secagem simultâneas de grãos

Limpeza, secagem e carregamento simultâneos de grãos em veículos

Pá mecânica (rearranjo) de grãos em áreas abertas e em armazéns de grãos

O esquema tradicional de processamento pós-colheita e transporte de grãos

Cargas da ceifeira
caminhão de cereais

Caminhão de grãos não limpos
grão

Celeiro

Lançador de grãos (carregador)

Caminhão de grãos não limpos
grão

Estacionário
limpeza de grãos
complexo com recepção
bunker e noriya

Caminhão de grãos com descascado
grão

Celeiro

Lançador de grãos (carregador)

Caminhão de grãos com descascado
grão

Um novo esquema de processamento de grãos pós-colheita usando sistemas móveis ОВС-70М3

Cargas da ceifeira
caminhão de cereais

Caminhão de grãos não limpos
grão

Celeiro

ОВС-70М3

Caminhão de grãos com descascado
grão

BENEFÍCIOS DO ОВС-70МЗ
Reduza o tempo
processo de trabalho
Não há necessidade de gastar muito tempo no processo
limpeza e expedição de grãos.
Tecnologia inovadora da planta economiza 40%
tempo gasto no processamento.
Retorno rápido
Alcançado com grande eficiência,
custo mínimo de processamento
grão, compensação estatal de despesas
para compra e qualidade superior.
Precisa de apenas um carro móvel
para um ciclo completo de processamento de grãos
Um celular inovador
a máquina substitui todo o complexo
máquinas pós-colheita
processamento de grãos.
Opções
ОВС-70М3П

Assista à revisão do vídeo ОВС-70M3 na parte inferior do campo DLG

Assista ao vídeo como o ОВС-70M3 funciona
